Hallo @all,



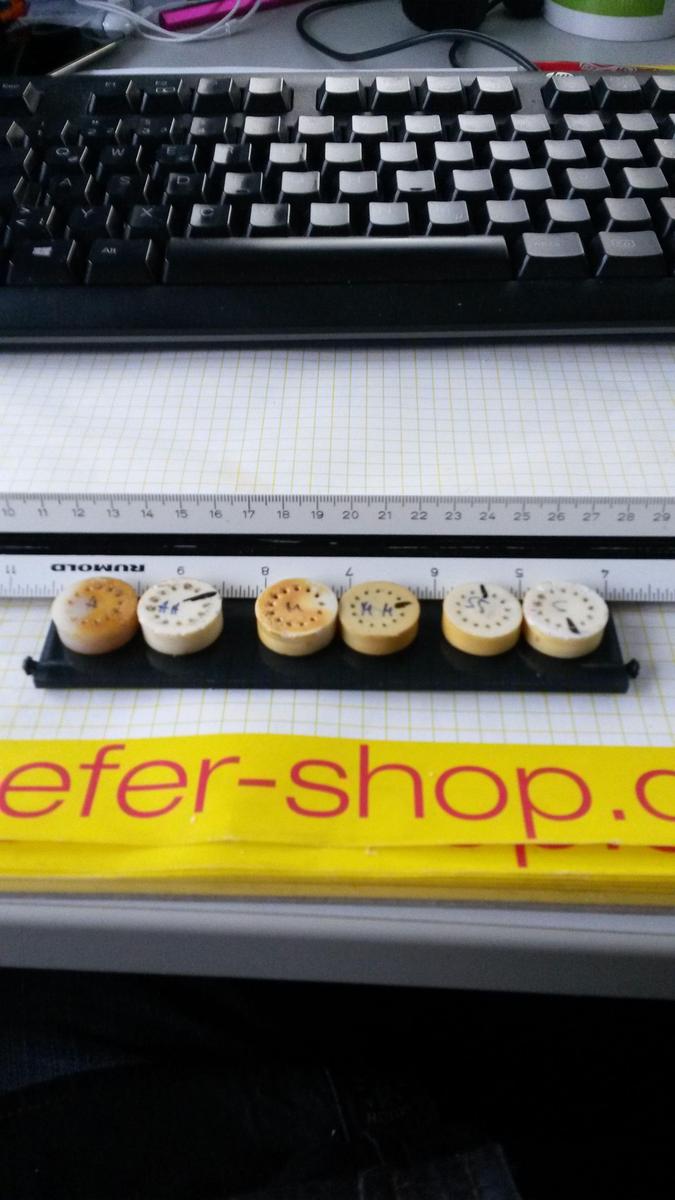

Heute kam meine BIOSHOCK Nixie wieder zu mir. Der Kumpel war todtraurig, läuft irgendwie nicht mehr so richtig, meinte er.

Symptom:
Ghosting, dh es werden Zahlen schwach angezeigt, die eigentlich nicht angesteuert werden.
Man kann es hier etwas an der 1 und in den 0 erkennen.

Original anzeigen (3,4 MB)

Das steigerte sich so weit, dass dann alle Zahlen schwach angezeigt wurden.

Meine Diagnose:
Der HV-Schaltkreis muss was abbekommen haben oder die Röhren sind hin oder die Ansteuerung über den Arduino ist zerschossen.
Röhren hab ich ausgeschlossen, weil es alle betrifft. Eher unwahrscheinlich, dass 6 Röhren auf einmal den Geist aufgegeben. Und wenn, dann steigert sich das nicht, sondern ist gleich kaputt.

Von daher also eher Elektronik.
Hab also erstmal auf gemacht und gedacht: jupp, schöne Wollmaus-Familie.

Original anzeigen (4,7 MB)
🤢🤢
Das hab ich mal ganz ganz schnell weggesaugt, bevor es rauskrabbeln konnte.

Dann die Elektronik freigelegt und geschaut, ob was offensichtliches auffällt, geploppte ElKos oder so

Original anzeigen (4,6 MB)

... nix 🤷‍♂️ da ich aber so recht keine Lust auf ausklingeln hatte, hab ich dem Kumpel einfach meine Test-Elektronik (wo ich vor dem Einbau die Röhren teste) spendiert. Da ich in nächster Zeit eh nicht zum Uhren basteln komme, passt das.

Und weil ich im Keller noch das Glas vom Gehäuse hatte, dachte ich mir, das ist ne gute Idee, das gleich wieder einzusetzen, bevor das wieder so verdreckt.

Original anzeigen (3,9 MB)

Also fix sauber gemacht und mit doppelseitigem Klebeband wieder eigesetzt.
Fertig ^^

Original anzeigen (3,4 MB)

Die Uhr läuft nun erstmal zum Test bei mir mit, um zu sehen, ob alles passt. Aufmachen muss ich die eh nochmal, weil die LED vom BIOSHOCK-Zeichen nicht leuchtet 🙄 aber irgendwas ist ja immer ;)

MfG de dobi

dobermann145 schrieb:Der HV-Schaltkreis muss was abbekommen haben oder die Röhren sind hin oder die Ansteuerung über den Arduino ist zerschossen.

Ääähhmmm. ja klar ^^ Das klingt für mich wie eine Fremdsprache, aber ich freue mich für dich darüber das du da durch blickst - und die Uhr ist echt top! Die Rep. der Uhr ist sicherlich eine willkommene Abwechslung zu den Bauarbeiten in deinem Dahboden.

Was ist den das für ein Gehäuse? Ein altes Stromzähler-Gehäuse?

@Funzl

Funzl schrieb:sicherlich eine willkommene Abwechslung zu den Bauarbeiten in deinem Dachboden.

Ja doch. Immer nur grobe Sachen ist auf Dauer auch langweilig.

Die Uhr war ursprünglich mal ein russisches Amperemeter:
Original anzeigen (1,8 MB)

Habe damals auch lange nach dem passendem Gehäuse gesucht. Die vom Stromzähler sind leider zu klein.
Das jetzt ist 25 x 17 x 11 cm (H x B x T), damit also recht geräumig für das ganze Zeug.

MfG de dobi

dobermann145 schrieb:Die Uhr war ursprünglich mal ein russisches Amperemeter:

Hanmmerhart! Klasse gemacht!

@dobermann145
Ich bin sprachlos...

Ich würde bei der Kabelei wohl eher einen Brand verursachen.

@Funzl
@Phantom_773

Dankeschön ^^

Hab da noch paar Bilder vom bauen gefunden:

Auslegen der Röhren, ob die überhaupt rein passen
Original anzeigen (0,6 MB)

Genaues positionieren der Sockel fürs versenken ins Plexiglas
Original anzeigen (0,6 MB)

Rören auf der Bank genau ausrichten
Original anzeigen (0,6 MB)

Festlöten der Röhren, vorher mir Tesa fixiert
Original anzeigen (0,5 MB)

Fertig gelötet, nun noch hübsch Kabel verlegen
Original anzeigen (0,7 MB)

Und "sauber" ab der Elektronik anschließen
Original anzeigen (0,8 MB)

Und gefühlt dann noch drölf weitere Bilder, für jeden geschafften Abend eins ... aber das würde den Rahmen sprengen 😅

MfG de dobi

dobermann145 schrieb:MfG de dobi

Ist viel Arbeit die sich aber lohnt. Was sind denn so die "kuriosesten" Gehäuse, die du bisher verarbeitet hast?

@Funzl
Na bisher nur das Bakelitgehäuse von der BIOSHOCK und die orange Bubble-Clock, da war alles recht eng, die Tubes spacken da auch noch was. Die Atomic Age wird auch noch mal interessant, weil das nochmal was ganz anderes ist ... Metallgehäuse 🙄 da werden sicher wegen Trotteligkeit paar Bauteile draufgehen 🤔 Guckst du:

Beitrag von dobermann145 (Seite 367)

Aber das hat ja noch Zeit, erstmal muss das Bastelzimmer im DG dafür existieren. Und dann sind ja noch drölftausend andere Dinge, die Vorrang haben.

Nun muss ich erstmal nach der LED in der BIOSHOCK schauen ... der Schaltkreis bringt nix mehr ... wahrscheinlich muss ich da woanders andocken, weil ich immer noch zu faul zum suchen bin ^^

MfG de dobi

Ok, Fall erledigt.

lag diesmal an der eigenen Blind- /Blödheit 🙄🙄🙄
Nach zig mal messen und alles abziehen hab ich endlich gesehen, dass ich für die RGB-Anschlüsse der LED keine Widerstände verlötet hatte ... keine Bauteile, kein Kontakt.



(R20 - R22 fehlen)
Original anzeigen (1,9 MB)

War aber eigentlich erklärbar, das die nicht vorhanden waren, da das ja nur meine "Testuhr" war. Also WIEDER alles rausgefrickelt, nachgelötet.
Original anzeigen (2,4 MB)

Testlauf: alles ok 😊
Eigentlich wärs das jetzt schon gewesen, ABER:

Beim rumspielen und testen habe ich natürlich auch die bisherig verbaute Rot-LED in der RGB-LED gegrillt, musste ich die also auch noch wechseln (eine neue aus dem Fundus kam mit den 5V beim Testen klar, die drin steckende eher nicht so ... ).

Und da ich schon mal dabei war und keine halbfertigen Sachen mag, hab ich gleich nochmal die Batterie an der RealTimeClock (RTC*) getauscht, die krebste nur noch bei 2,45V statt 3V rum. Hab ich nur zufällig bemerkt, weil die Uhr beim Ausschalten paar mal die Zeit verloren hatte.

*Die RTC ist für den Ausgleich der Temperaturschwankungen und das Halten der Zeit + Datumswerte und Weiterzählung bei ausgeschaltetem Zustand zuständig.

Nun läuft alles wieder richtig, demnächst also "Return to Sender".

Original anzeigen (2,2 MB)

Ich hoffe, für euch war der Ausflug in die Elektronik mal was anderes als immer nur Trockenbau und Dreck 😋

MfG de dobi

Oh Elektronik kann auch manchmal ziemlich dreckig sein z.b. wenn Computer Wochen lang oder Monate lang nicht gesäubert wurden @dobermann145

Aber die Uhren sehen echt cool aus

Allerdings kenn ich so wüste Kabelbilder weil mein Vater Techniker für schleifmaschinen gebaut hat u.a.

@thunderhawk
🤣🤣
:bier:

dobermann145 schrieb:Ich hoffe, für euch war der Ausflug in die Elektronik mal was anderes als immer nur Trockenbau und Dreck

Auf jeden Fall!

Deine Lötaktion erinnerte mich an meine frühe Jugend, als cih meinen älteren Bruder immer zu sah wenn der irgendwelche Platinen selbst geätzt und danach bestückt und verlötet hat. Für mich sah das immer aus wie eine itzi-bitzi-mini-kleine Ölraffinerie :)

@Funzl

Ja, nachvollziehbar.
Original anzeigen (0,3 MB)

Schönen Sonntag noch 👋

MfG de dobi

Wenn man das Bild vergrößert und genau hinschaut kann man unten rechts in der Ecke den kleinen Flipper bei seinem Spaziergang durch den Serverraum sehen.

Ganz ehrlich.

@flipperonline

Ach du bist das ^^
Hab mich schon gefragt, wer an der NAS rumfuddelt, das die nicht mehr erreichbar ist und dauernd bei der USV auf den Test-Knopf drückt 😅

MfG de dobi
