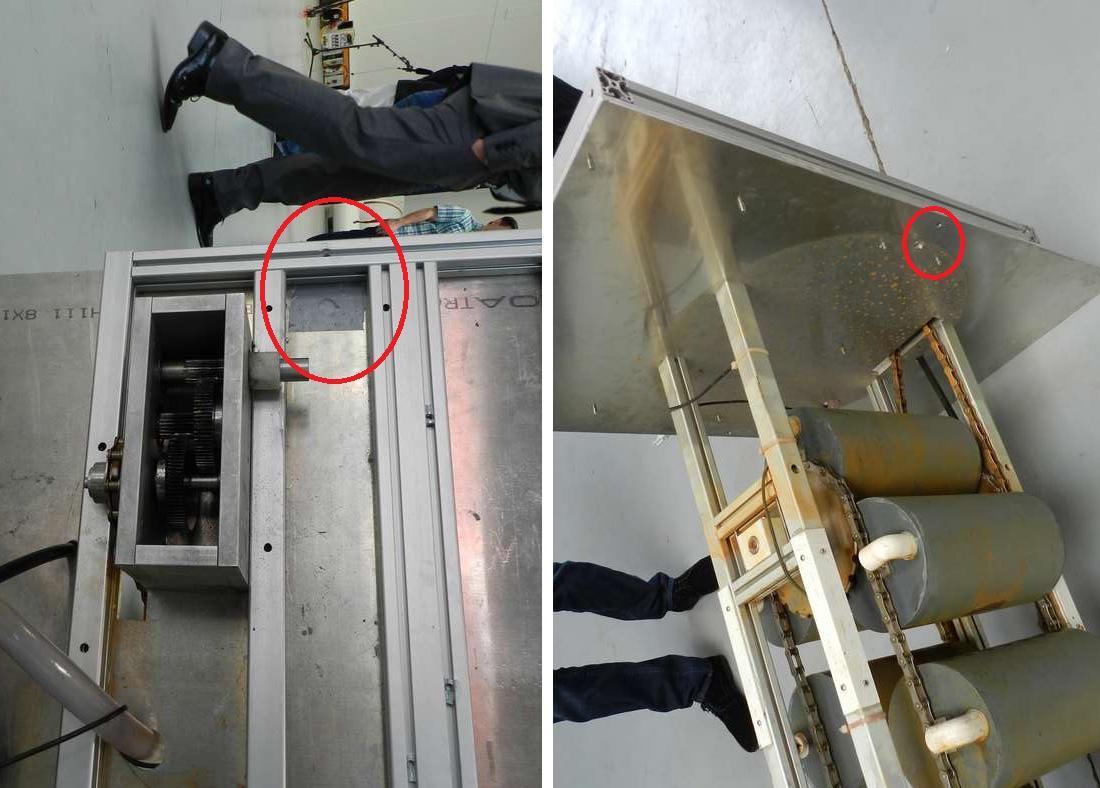

@burri2 So, ich habe mal gerechnet nach DIN 3990, ISO 6336 und erweitert nach Merrit (komplexe Konstruktion).
Ich habe mir die Paare angeschaut und zwar beginnend mit der niedrigsten Drehzahl, da mit steigender Drehzahl das Drehmoment bei gleicher Leistung sinkt (gut für die Zähne).
Die Drehzahl habe ich nach Schätzungen von
@pluss auf 49,3 für das größere Zahnrad gewählt.
Konstruktionsziel 1 -> Übertragung von 4,8 kW
Z1
49,3 U/min
929,749 Nm
Z2 und Z3
166,06 U/min
270,499 Nm
Z3
559,36 U/min
78,7 Nm
Gesamtwirkungsgrad 0,96 -> Wärmeabgabe 190W -> müsste man deutlich sehen.
Konstruktionsziel 2 -> Übertrage was laut Maedler Katalog Angaben möglich ist
Z1
49,3 U/min
19 Nm
0,098kW
Z2 und Z3
166,06 U/min
5,528 Nm
0,096kW
Z3
559,36 U/min
1,608 Nm
0,094
Gesamtwirkungsgrad 0,959-> Wärmeabgabe 2W -> kann man nicht sehen.
Man muss fairerweise anführen dass der Maedlerwert mit 5,7Nm sehr, sehr konservativ ist.
Wegen den Größenordnungen die dazwischen liegen, bin ich der Meinung das dieses Getriebe keine 4,8 kW überträgt und übertragen kann. Die Fa. Rosch und Gaia können hierzu die Rechnung nach den genannten Normen durchführen und ihre Ergebnisse veröffentlichen (aber kein muss
:) )

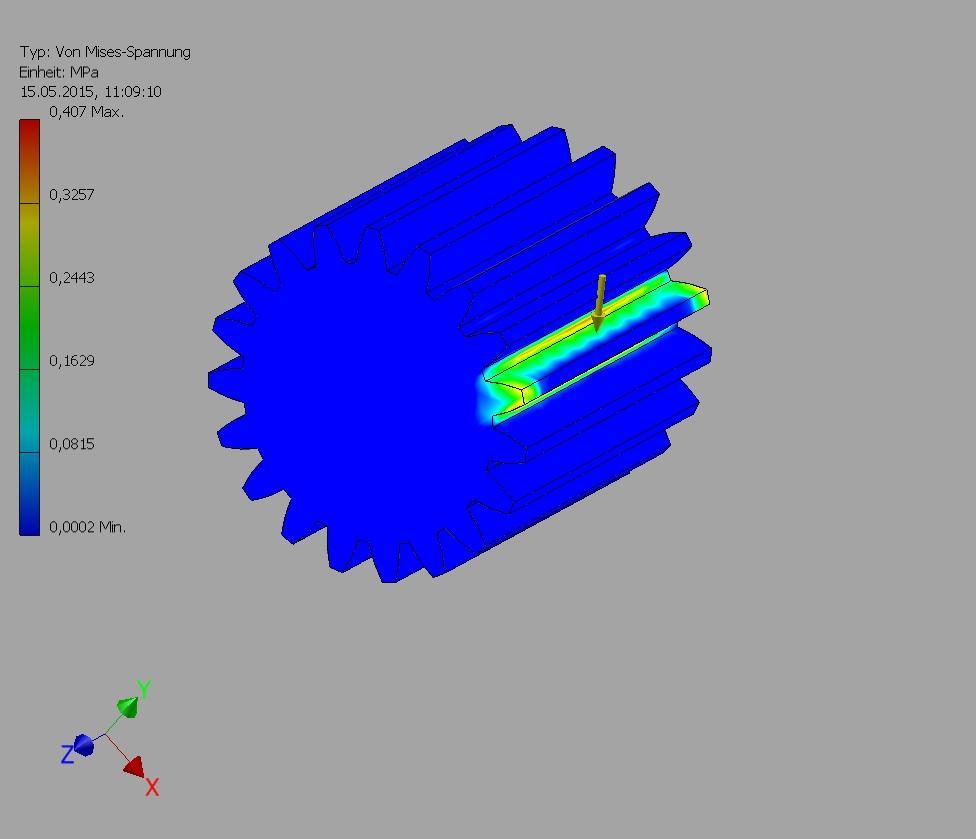

Anbei die obligatorischen bunten Bildern, man beachte die Spannungen nach von Mises:
