Schraubenspezialist gesucht

Original anzeigen (0,2 MB)


Durchmesser A = 6,84 mm - Länge A = 3,7 mm

Durchmesser B = 7,94 mm Länge B = 3,87 mm

Länge Gewinde = 15 mm

@allmotlEY

Was kannst du mir über den Schraubenkopf sagen?

Vielen Dank schon mal für deine Mühe.

@Funzl

Der Schraubenkopf sieht aus wie Torx außen, ist mir allerdings nicht geläufig.

Die anderen Maße kann ich morgen in der Firma überprüfen.

@allmotlEY

Scheint du hast nen Volltreffer gelandet - gugg mal:

Etwas nach unten scrollen

http://www.american-used-parts.de/?Shovelhead_65-84:Bremsen_-_Brake

Banjo Hohlschraube für Bremsleitungsanschlüsse an Bremssätteln oder Handbremszylindern aller Modelle original HD 3/8 UNF Torx

@Funzl

Kannst du überprüfen, ob es ein 5/16" UNF Gewinde ist? Die Werte kommen deinen Angaben am nächsten.

allmotlEY schrieb:Kannst du überprüfen, ob es ein 5/16" UNF Gewinde ist? Die Werte kommen deinen Angaben am nächsten.

Leider nein. Zu Hause nicht.Eventuell morgen i-wann, wenn ich zum Schraubenhändler komme.
Danke für deine Mühe.

Kannst Du nicht grob die Gewindesteigung messen? Messchieber? Oder einfach mit nem Lineal zehn Gewindegänge messen und den Wert dann durch zehn?
EDIT: Sehe ich auf dem Bild 14 Gewindegänge auf 15mm? Wäre ne Steigung von 1,07mm. 5/16UNF hätte 1,058mm wäre also durchaus möglich.

@H.W.Flieh
@allmotlEY


Ahoi

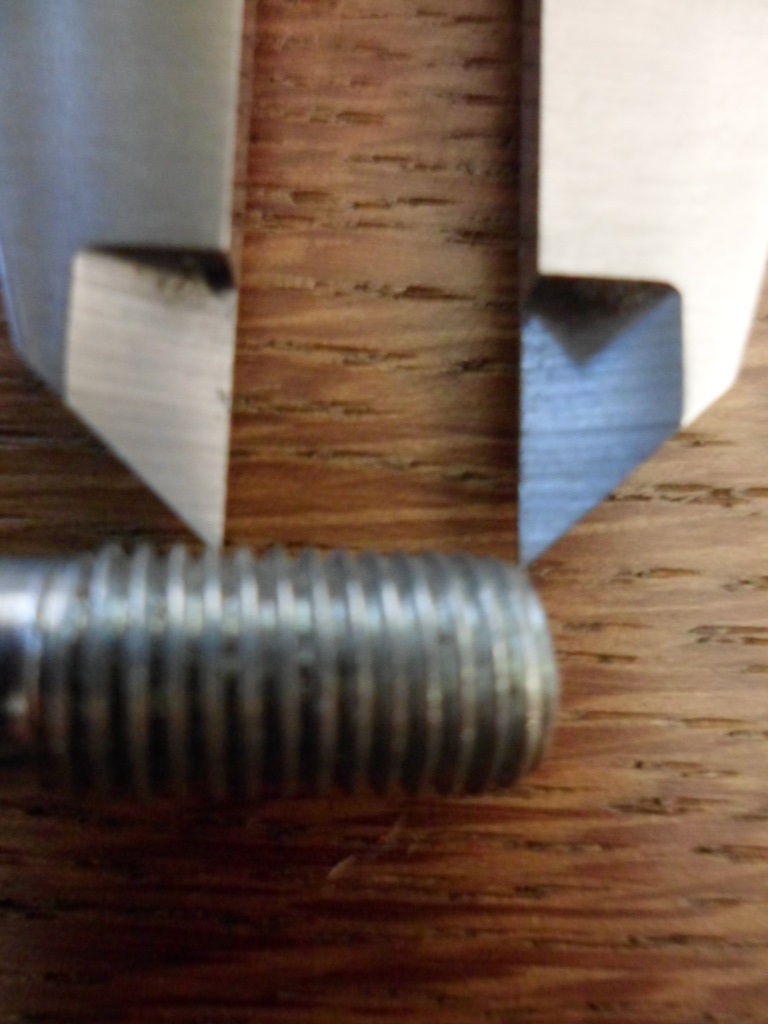

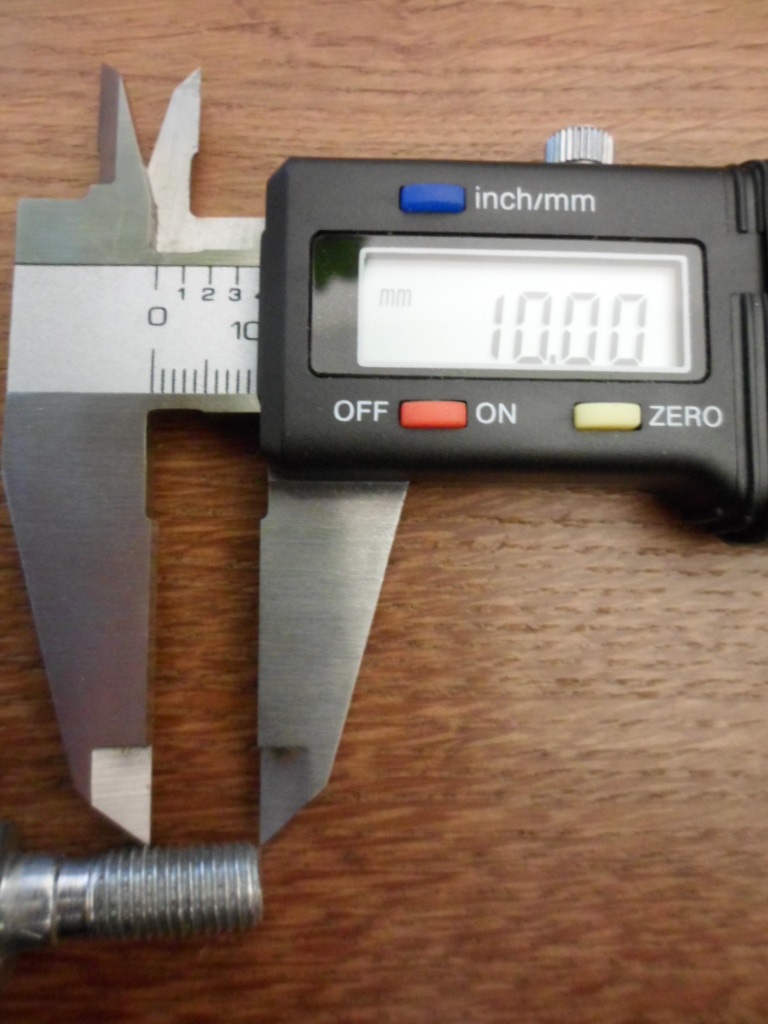

ich komme auf 9 Gewindegänge bei 10 mm

Original anzeigen (0,2 MB)

Original anzeigen (0,2 MB)

@Funzl

Dann ist 5/16" UNF ein Treffer, denn die Steigung beträgt 24 Gänge pro Zoll, was ungefähr 1,058 mm entspricht. Soo fein sind die Abstufungen bei Gewinden nicht, als dass deine gemessenen 1,1 mm etwas anderes sein konnten.

@allmotlEY

Okay - super - vielen Dank. dann weiß ich wonach ich suchen muß - also Hohlschraube 5/16" UNF - mit den passenden Bohrungen, oder einen Rohling, und dann selbst bohren...

Freut mich. Wenn du hier in der Nähe wärest, könnte ich dir eine drehen. Den Torx musst dann halt feilen. :D

@allmotlEY

Torx feilen? nee, danke. Der Kopf ist mir gleich, solange es ein passendes Werkzeug dafür gibt :)

Moah, das warn Gag :D

@allmotlEY

Weiß ich doch...Was aber kein Gag war ist das sich ne feile und ich so gut verstehen wie der Teufel mit Weihwasser!!!

Komisch, mir ist noch nie jemand begegnet der feilen toll findet...

H.W.Flieh schrieb:Komisch, mir ist noch nie jemand begegnet der feilen toll findet...

Traumatisierung in der Lehrzeit > feilen unter Zwang im Betrieb > feilen unter Zwang in der "überbetrieblichen Ausbildung" > feilen unter Zwang UND Zeitdruck im Knast >>> die Gitterstäbe durch zu kriegen...^^
